Στον χρόνο που χρειάζεται για να δέσετε τα παπούτσια σας-περίπου 20 δευτερόλεπτα-τοXianku 3D σαρωτής σώματοςσυλλαμβάνει περισσότερα δεδομένα για το σώμα σας από ό,τι ένας προσωπικός γυμναστής, ένας χειροπράκτης και ένας ράφτης θα μπορούσε να συγκεντρώσει σε μια ώρα. Πώς λειτουργεί όμως; Τι κάνει τη σάρωση δομημένου φωτός διαφορετική από τις κάμερες βάθους στο smartphone σας; Και γιατί αυτή η τεχνολογία έχει σημασία για την υγεία του ύπνου;
Ας βουτήξουμε στη μηχανική πίσω από το πρώτο στον κόσμοΣύστημα επιλογής στρώματος και μαξιλαριού με τεχνητή νοημοσύνη-.
Τα Όρια της Παραδοσιακής Μέτρησης
Ιστορικά, η επιλογή ενός στρώματος περιλάμβανε κάτι περισσότερο από μια μεζούρα, μια ζυγαριά και ένα υποκειμενικό «τεστ άνεσης». Ακόμη και σε κλινικές συνθήκες, η αξιολόγηση της στάσης βασίζεται συχνά σε μεθόδους οπτικής παρατήρησης, γωνιόμετρα και χειροκίνητης ψηλάφησης-που είναι εγγενώς υποκειμενικές και περιορισμένης ακρίβειας.
Σκεφτείτε τι χάνουν οι παραδοσιακές μέθοδοι:
- 3D περίγραμμα: Η μεζούρα καταγράφει την περιφέρεια αλλά όχι το σχήμα. Δύο άτομα με την ίδια περιφέρεια ισχίου μπορεί να έχουν εντελώς διαφορετικά περιγράμματα ισχίου, επηρεάζοντας τον τρόπο με τον οποίο αλληλεπιδρούν με την επιφάνεια του στρώματος.
- Καμπυλότητα σπονδυλικής στήλης: Η οπτική αξιολόγηση δεν μπορεί να ποσοτικοποιήσει τις λεπτές πλευρικές καμπύλες (σκολίωση) ή τις οβελιαίες ανισορροπίες (κύφωση/λόρδωση) που επηρεάζουν δραματικά την ευθυγράμμιση του ύπνου.
- Ασυμμετρία: Οι ψηλοί ώμοι, η κλίση της λεκάνης και οι ανισορροπίες στην περιστροφή είναι δύσκολο να μετρηθούν με ακρίβεια με χειροκίνητα εργαλεία.
- Δυναμικές σχέσεις: Η σχέση μεταξύ του πλάτους των ώμων, του εύρους των ισχίων και της καμπυλότητας της σπονδυλικής στήλης καθορίζει την ιδανική υποστήριξη ύπνου-έναν υπολογισμό πολύ περίπλοκο για μη αυτόματες μεθόδους.
Η σάρωση δομημένου φωτός επιλύει όλους αυτούς τους περιορισμούς.
Τι είναι η σάρωση δομημένου φωτός;
Η σάρωση δομημένου φωτός είναι μια τεχνολογία τρισδιάστατης απεικόνισης που προβάλλει ένα γνωστό μοτίβο φωτός (συνήθως υπέρυθρο) σε μια επιφάνεια και καταγράφει πώς αυτό το μοτίβο παραμορφώνεται. Η παραμόρφωση του σχεδίου αποκαλύπτει το τρισδιάστατο-σχήμα του αντικειμένου.

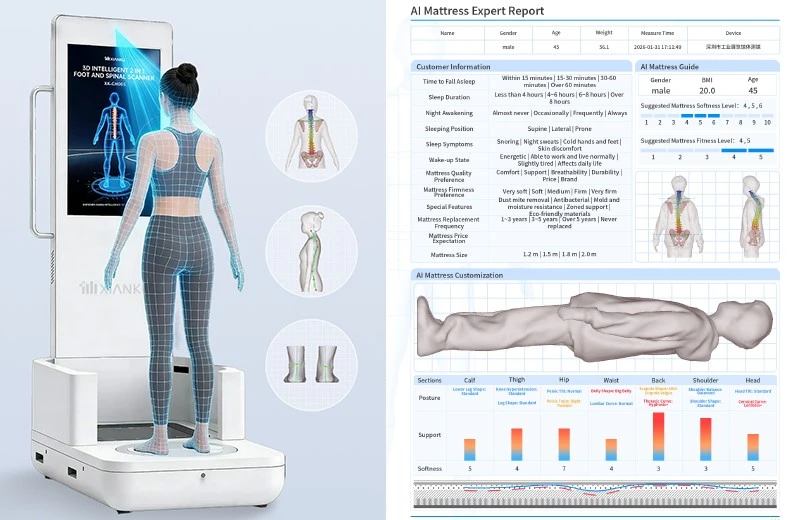

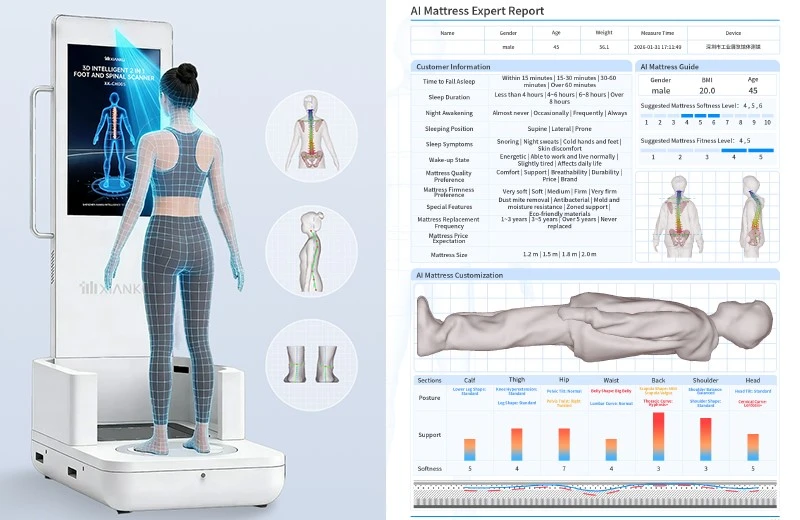

Το σύστημα Xianku χρησιμοποιείιδιόκτητες δομημένες μονάδες φωτόςσχεδιασμένο ειδικά για σάρωση ανθρώπινου σώματος. Δείτε πώς λειτουργεί η διαδικασία:
Βήμα 1: Προβολή μοτίβου
Ο σαρωτής προβάλλει ένα ακριβές πλέγμα υπέρυθρων κουκκίδων στο σώμα του χρήστη. Σε αντίθεση με τους σαρωτές λέιζερ που μετακινούν ένα μόνο σημείο στην επιφάνεια, το δομημένο φως συλλαμβάνει χιλιάδες σημεία ταυτόχρονα.
Βήμα 2: Λήψη εικόνας
Οι κάμερες υψηλής-ανάλυσης καταγράφουν το προβαλλόμενο μοτίβο από πολλές γωνίες. Το σύστημα χρησιμοποιεί δύο κάμερες για να επιτύχει στερεοφωνική όραση-παρόμοια με την ανθρώπινη διόφθαλμη όραση αλλά με πολύ μεγαλύτερη ακρίβεια.
Βήμα 3: Τριγωνισμός
Αναλύοντας πώς το προβαλλόμενο σχέδιο παραμορφώνεται στην επιφάνεια του σώματος, το σύστημα υπολογίζει τις τρισδιάστατες συντεταγμένες κάθε σημείου. Όσο πιο πυκνό είναι το σχέδιο, τόσο πιο λεπτομερής είναι η ανακατασκευή.
Βήμα 4: Δημιουργία Point Cloud
Το αποτέλεσμα είναι ένα "σύννεφο σημείων"-μια συλλογή από εκατομμύρια μεμονωμένες τρισδιάστατες συντεταγμένες που χαρτογραφούν την επιφάνεια του σώματος με ακρίβεια χιλιοστού. Το σύστημα του Xianku δημιουργεί περίπουΣύννεφα 2 εκατομμυρίων πόντωνανά σάρωση, με πυκνότητα28 πόντοι ανά τετραγωνικό εκατοστό.
Βήμα 5: Τρισδιάστατη ανακατασκευή
Προηγμένοι αλγόριθμοι μετατρέπουν το νέφος σημείων σε ένα συνεχές τρισδιάστατο πλέγμα, δημιουργώντας ένα ρεαλιστικό μοντέλο 1:1 του σώματος του χρήστη που μπορεί να προβληθεί από οποιαδήποτε γωνία.
Γιατί έχουν σημασία 2 εκατομμύρια πόντοι
Η πυκνότητα του νέφους σημείων καθορίζει το επίπεδο λεπτομέρειας που καταγράφεται. Μια σάρωση χαμηλής-πυκνότητας μπορεί να καταγράψει το συνολικό σχήμα του σώματος, αλλά να παραλείψει τα λεπτά περιγράμματα που έχουν σημασία για την υγεία του ύπνου:
| Χαρακτηριστικό | Γιατί έχει σημασία για τον ύπνο |
|---|---|
| Περίγραμμα ώμου | Καθορίζει πόσο βυθίζεται ο ώμος ενός πλευρικού ύπνου στο στρώμα |
| Βάθος οσφυϊκής καμπύλης | Υπαγορεύει ότι απαιτείται στήριξη της πλάτης |
| Αναλογία ισχίων- προς-μέση | Επηρεάζει την ευθυγράμμιση της πυέλου σε όλες τις θέσεις ύπνου |
| Πλάγια απόκλιση της σπονδυλικής στήλης | Απαιτεί ασύμμετρη υποστήριξη για ασθενείς με σκολίωση |
| Αυχενική καμπύλη | Καθορίζει το βέλτιστο ύψος μαξιλαριού και πατάρι |
Με 28 πόντους ανά τετραγωνικό εκατοστό, ο Xianku καταγράφει αυτά τα χαρακτηριστικά με επαρκή ανάλυση για να κάνει κλινικά σημαντικές αξιολογήσεις.
Ο ρόλος του πικάπ
Σε αντίθεση με τους σταθερούς σαρωτές που απαιτούν από τον χρήστη να στέκεται σε μια συγκεκριμένη θέση και να περιστρέφεται, το Xianku χρησιμοποιεί ένα ενσωματωμένο πικάπ. Αυτός ο σχεδιασμός προσφέρει πολλά πλεονεκτήματα:
Σταθερή ταχύτητα περιστροφής: Το περιστρεφόμενο τραπέζι περιστρέφεται με επακριβώς ελεγχόμενη ταχύτητα, εξασφαλίζοντας ομοιόμορφη κάλυψη και εξαλείφοντας το θάμπωμα της κίνησης.
Βέλτιστη απόσταση μέτρησης: Ο χρήστης βρίσκεται σε σταθερή απόσταση από το σαρωτή (0,6-0,75m), διατηρώντας την ιδανική εστιακή απόσταση καθ' όλη τη διάρκεια της σάρωσης.
Πλήρης κάλυψη 360 μοιρών: Σε συνδυασμό με το ευρύ οπτικό πεδίο του σαρωτή, το περιστρεφόμενο τραπέζι εξασφαλίζει πλήρη κάλυψη όλων των επιφανειών του σώματος, συμπεριλαμβανομένης της πλάτης-που είναι κρίσιμης σημασίας για την αξιολόγηση της σπονδυλικής στήλης.
Ελάχιστη κίνηση χρήστη: Ο χρήστης απλώς στέκεται ακίνητος ενώ το περιστρεφόμενο τραπέζι περιστρέφεται. Αυτό μειώνει τα τεχνουργήματα κίνησης και διασφαλίζει τη συνέπεια της σάρωσης σε διαφορετικούς χρήστες.
Από τα ακατέργαστα δεδομένα στις εμβιομηχανικές γνώσεις
Η σύλληψη 2 εκατομμυρίων σημείων είναι εντυπωσιακή, αλλά τα σύννεφα ακατέργαστων σημείων δεν έχουν νόημα χωρίς έξυπνη ανάλυση. Εδώ μπαίνουν στο παιχνίδι οι αλγόριθμοι AI του Xianku.
Αυτόματη ανίχνευση ορόσημων
Το σύστημα αναγνωρίζει αυτόματα ανατομικά ορόσημα:
- Ακρώμιο (κορυφή στον ώμο)
- Η λαγόνια ακρολοφία (λεκάνη)
- Σπόνδυλος C7 (βάση λαιμού)
- PSIS (οπίσθια πυελικά ορόσημα)
- Μηριαίες κεφαλές (αρθρώσεις ισχίου)
- Επιγονατίδες (επιγονατίδες)
Σκελετική Ανασυγκρότηση
Χρησιμοποιώντας αυτά τα ορόσημα, το AI ανακατασκευάζει ένα σκελετικό μοντέλο ευθυγραμμισμένο με την επιφάνεια του σώματος. Αυτός δεν είναι ένας γενικός σκελετός που έχει κλιμακωθεί στο ύψος-είναι ένα εξατομικευμένο σκελετικό μοντέλο που βασίζεται στα πραγματικά περιγράμματα της επιφάνειας.

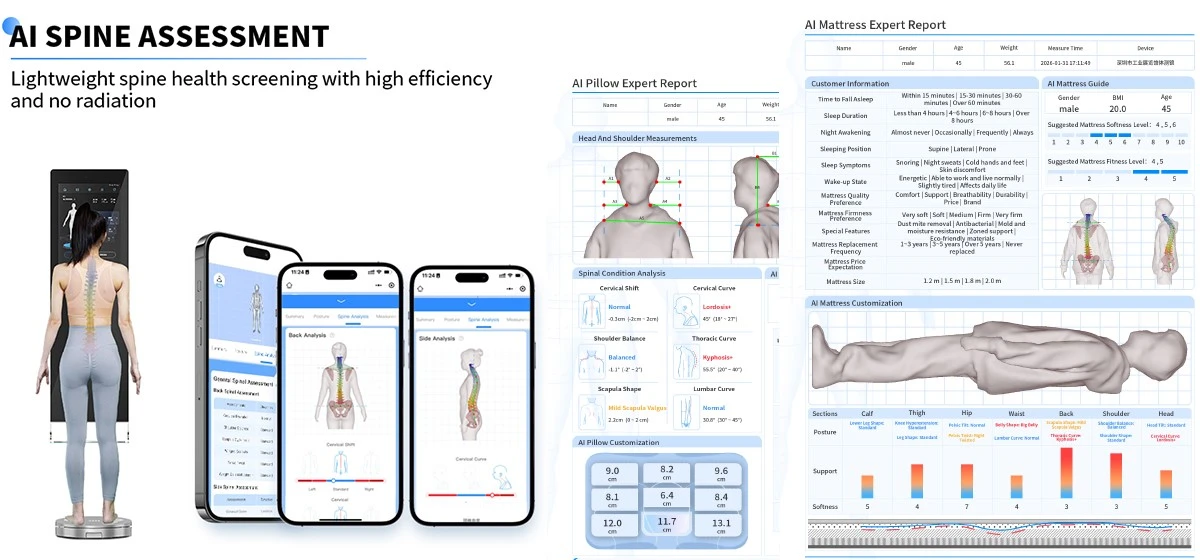

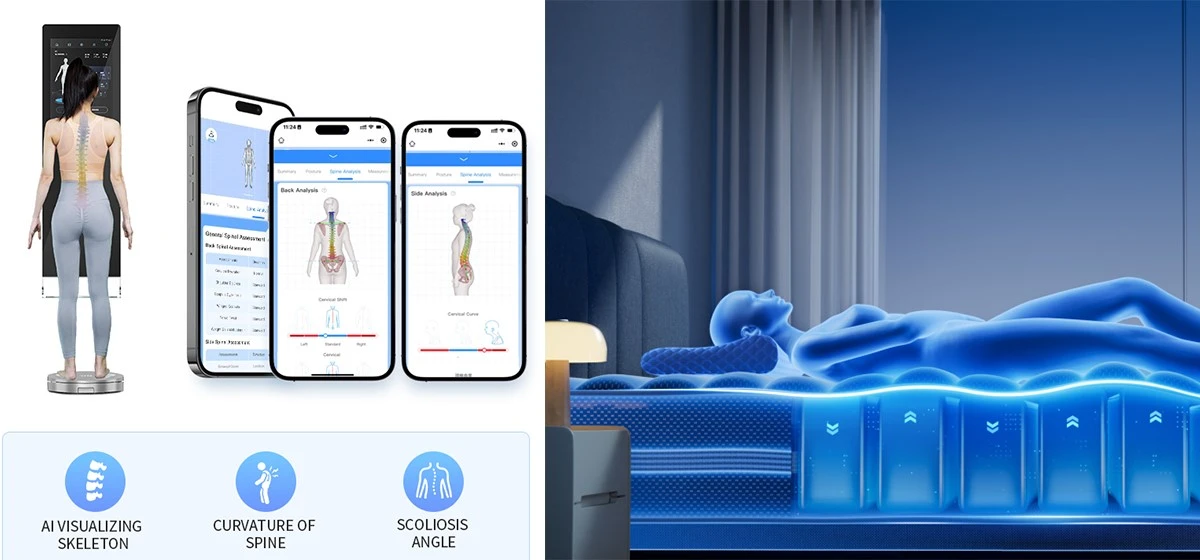

Ανάλυση Καμπύλης Σπονδυλικής Στήλης
Το σύστημα εξάγει τη μέση γραμμή της σπονδυλικής στήλης από την πίσω επιφάνεια και υπολογίζει:
- Γωνία Cobb για ανίχνευση σκολίωσης
- Γωνία θωρακικής κύφωσης
- Γωνία οσφυϊκής λόρδωσης
- Δείκτες περιστροφής σπονδύλων
Ποσοτικοποίηση Απόκλισης Στάσης
Το AI μετρά τις αποκλίσεις από την ιδανική ευθυγράμμιση:
- Στάση κεφαλιού προς τα εμπρός (σε μοίρες)
- Στρογγυλεμένοι ώμοι (σε μοίρες)
- Πυελική κλίση (πρόσθια/οπίσθια)
- Ασυμμετρία ύψους ώμου (σε χιλιοστά)
- Ευθυγράμμιση γονάτων (γωνίες ποδιών O/X)
Βαθμονόμηση και Ακρίβεια
Για ιατρικές εφαρμογές και εφαρμογές λιανικής, η ακρίβεια δεν είναι-διαπραγματεύσιμη. Το σύστημα του Xianku υφίσταται αυστηρά πρωτόκολλα βαθμονόμησης:
Εργοστασιακή βαθμονόμηση
Κάθε μονάδα βαθμονομείται ξεχωριστά στο εργοστάσιο χρησιμοποιώντας στόχους ακριβείας. Τα δεδομένα βαθμονόμησης αποθηκεύονται στη συσκευή και αναφέρονται σε κάθε σάρωση.
Περιβαλλοντική Αποζημίωση
Το σύστημα αντισταθμίζει τις συνθήκες φωτισμού περιβάλλοντος, διασφαλίζοντας σταθερά αποτελέσματα σε περιβάλλοντα εκθεσιακού χώρου, κλινικών ή ξενοδοχείων.
Αυτο-Επαλήθευση
Κατά τη διάρκεια κάθε σάρωσης, το σύστημα εκτελεί{0}}ελέγχους ποιότητας σε πραγματικό χρόνο, ειδοποιώντας τον χειριστή εάν η θέση ή οι περιβαλλοντικοί παράγοντες θα μπορούσαν να επηρεάσουν την ακρίβεια.
Το πλεονέκτημα της ταχύτητας
Γιατί έχει σημασία η ταχύτητα; Εξετάστε την εφαρμογή του πραγματικού-κόσμου:
Σε έναν εκθεσιακό χώρο κλινοσκεπασμάτων, οι πελάτες έχουν περιορισμένο χρόνο και υπομονή. Μια διαδικασία σάρωσης που διαρκεί αρκετά λεπτά δημιουργεί τριβή. Μια σάρωση 20-δευτερόλεπτων δίνει την αίσθηση ότι οι πελάτες είναι πιο πιθανό να συμμετάσχουν και το προσωπικό μπορεί να επεξεργαστεί περισσότερους πελάτες ανά ώρα.
Σε κλινικές συνθήκες, ο χρόνος είναι χρήμα. Μια σάρωση 20 δευτερολέπτων αντικαθιστά 15-20 λεπτά χειροκίνητης αξιολόγησης, επιτρέποντας στους επαγγελματίες να επικεντρωθούν στην ερμηνεία και τη θεραπεία αντί στη μέτρηση.
Στο περιβάλλον του ξενοδοχείου, οι επισκέπτες περιμένουν άνεση. Μια γρήγορη,-μη παρεμβατική σάρωση κατά το check in-επιτρέπει την εξατομικευμένη επιλογή μαξιλαριού χωρίς να διαταράσσεται η εμπειρία του επισκέπτη.
Απόρρητο και ασφάλεια δεδομένων
Με οποιαδήποτε τεχνολογία σάρωσης σώματος, οι ανησυχίες για το απόρρητο είναι πρωταρχικής σημασίας. Η Xianku δίνει προτεραιότητα στην ασφάλεια των δεδομένων:
Σε-Επεξεργασία συσκευής
Όλη η σάρωση και η αρχική ανάλυση πραγματοποιούνται στο τοπικό υλικό της συσκευής. Το σύστημα δεν μεταδίδει ακατέργαστα δεδομένα σάρωσης σε εξωτερικούς διακομιστές χωρίς ρητή άδεια.
Κρυπτογραφημένη αποθήκευση
Τα δεδομένα πελατών κρυπτογραφούνται σε κατάσταση ηρεμίας και κατά τη μεταφορά. Η πρόσβαση ελέγχεται μέσω του συστήματος CRM με δικαιώματα που βασίζονται σε ρόλο-.
Συμμόρφωση
Το σύστημα έχει σχεδιαστεί για να συμμορφώνεται με τον GDPR, τον CCPA και άλλους τοπικούς κανονισμούς απορρήτου. Οι χρήστες λαμβάνουν σαφείς πληροφορίες σχετικά με τον τρόπο χρήσης των δεδομένων τους και μπορούν να ζητήσουν τη διαγραφή τους ανά πάσα στιγμή.
Η κατώτατη γραμμή
Η σάρωση δομημένου φωτός δεν είναι καινούργια-χρησιμοποιείται στη βιομηχανική επιθεώρηση, στο σχεδιασμό αυτοκινήτων και στην ιατρική απεικόνιση εδώ και χρόνια. Αλλά η εφαρμογή αυτής της τεχνολογίας στην υγεία του ύπνου, με τις συγκεκριμένες απαιτήσεις της ταχύτητας, της ακρίβειας και της οικονομικής τιμής, απαιτούσε χρόνια έρευνας και ανάπτυξης.
Το επίτευγμα του Xianku καθιστά την κλινική-3D σάρωση σώματος πρακτική για καθημερινή χρήση σε χώρους λιανικής, φιλοξενίας και ευεξίας. Το αποτέλεσμα είναι ένα σύστημα που καταγράφει περισσότερα δεδομένα σε 20 δευτερόλεπτα από ό,τι οι παραδοσιακές μέθοδοι θα μπορούσαν να συλλέξουν σε μια ώρα-και μεταφράζει αυτά τα δεδομένα σε λύσεις ύπνου που μπορούν να λειτουργήσουν.
Στο επόμενο άρθρο μας, θα διερευνήσουμε πώς αυτά τα ακατέργαστα δεδομένα γίνονται μια πλήρης αξιολόγηση της υγείας της σπονδυλικής στήλης και γιατί η κατανόηση της σπονδυλικής σας στήλης είναι το κλειδί για καλύτερο ύπνο.
